男男互攻互受H啪肉NP文,国产乱妇乱子在线播放视频,国产亚洲AV片在线观看18女人,国产精品视频久久久

    【集萃網(wǎng)觀察】 大豆蛋白纖維織物能用活性、酸性、中性、直接、分散等染料染色，染色生產(chǎn)中，一般中、淺色大部分采用經(jīng)濟(jì)的活性染料染色，活性染料染色均勻、遮蓋性良好，透染性優(yōu)異，但存在染深色性差的問(wèn)題。酸性染料因上染率高而具有較好的染深色性能，且染色工藝簡(jiǎn)單，但耐洗牢度欠佳。針對(duì)這一問(wèn)題采用固色處理來(lái)提高色牢度，利用固色劑能在織物表面形成薄膜，或與染料、纖維交聯(lián)，從而起到固色效果，使牢度得到提高。

    在大豆纖維中含有一定的羥基、氨基、羧基等極性氨基酸，還有少部分未交聯(lián)的聚乙烯醇分子上的羥基。因此，它能用活性、酸性、中性、直接、分散等染料染色，但由于每種染料結(jié)構(gòu)和性能的不同，上染百分率等染色性能也各有差異。在進(jìn)行了大量的實(shí)踐后，體會(huì)到活性染料染色的優(yōu)點(diǎn)是勻染及透染性良好，亮度及鮮艷度好、耐洗牢度好，但存在染深性差的問(wèn)題；酸性和中性染料的染深色性能好，但存在耐洗牢度欠佳的問(wèn)題，這就要根據(jù)各類染料性能及上染率的不同，合理選用染料及工藝，本文就酸性染料的染深色性能和如何提高色牢度的問(wèn)題進(jìn)行探討。

    1試驗(yàn)部分

    1.1實(shí)驗(yàn)材料

    大豆蛋白纖維織物40×50150cm115.7g/m2（由鄭州國(guó)棉一廠提供）。

    1.2染化藥劑及儀器

    弱酸性藍(lán)G，弱酸性紅RN，弱酸性大紅FRS，酸性橙Ⅱ，酸性藏青GGR；酸性染料固色劑XG（棕色粘稠液體、廣東東莞產(chǎn)），SBL-423羊毛酸性染料固色劑（琥珀色半透明或透明液體、上海塞博化工有限公司產(chǎn)），固色劑Y，滲透劑JFC（安陽(yáng)助劑廠產(chǎn)）；HAc、元明粉（市售分析純或化學(xué)純?cè)噭�）；分光光度�?jì)（722型），紅外線染色機(jī)（XW-HCL-24型），烘箱（101-2A型），摩擦牢度儀（571型）。

    1.3測(cè)試方法

    染色皂洗牢度測(cè)定：參照GB/T3921.3-1997方法，用灰色樣卡評(píng)定等級(jí)。

    染色摩擦牢度試驗(yàn)：參照GB/T3920-1997方法，用灰色樣卡評(píng)定等級(jí)。

    1.4上染百分率的測(cè)定

    用722型分光光度計(jì)在最大吸收波長(zhǎng)處測(cè)定染液的吸光度，計(jì)算上染百分率。上染百分率〔=1-（Di/Do）〕×100%，其中Di是在指定時(shí)間處染液的吸光度，Do是空白染浴的吸光度。

    2結(jié)果與討論

    2.1弱酸性染料對(duì)染色性能的影響

    弱酸性染料含磺酸基、羧酸基等親水性基團(tuán)，對(duì)大豆蛋白纖維織物有較強(qiáng)的親和力，染色時(shí)，染料在溶液中必須要有足夠的酸性條件，使纖維和染料發(fā)生結(jié)合。如果酸性條件不夠則難以上染，必須控制好pH值、溫度等條件才能得到滿意的染色效果。

    2.1.1pH值對(duì)上染百分率的影響

    弱酸性染料在酸性條件下染色時(shí)，上染百分率與纖維中的堿性氨基酸和羥基氨基酸（主要是酪氨酸）含量有關(guān)，大豆蛋白纖維中這兩類氨基酸總量遠(yuǎn)小于羊毛和蠶絲，故得色量最低，相對(duì)深度最淺。染液pH值不同，纖維上氨基、羧基的離解程度也就不同，使纖維所帶電荷的性質(zhì)和數(shù)量不同，導(dǎo)致染料對(duì)纖維的上染百分率和上染速率不同。

    在酸性條件下隨染液pH值的增加，上染百分率呈降低趨勢(shì)。因此在弱酸性染料染色時(shí)一般控制pH在4~5，這樣上染百分率較高。如果酸性過(guò)強(qiáng)，上染太快會(huì)造成染色不勻。因染色時(shí)溫度和pH值是較為重要的兩個(gè)因素而后者更關(guān)鍵，即使在染色前染浴pH值已經(jīng)調(diào)節(jié)好，仍可能受到許多因素的影響而發(fā)生變化，如織物對(duì)酸的吸收及加入其它助劑等，都可使染浴中pH變化而使上染百分率受到影響。

    2.1.2染色溫度對(duì)上染百分率的影響

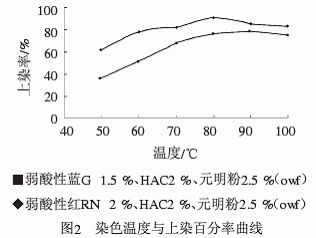

    由圖2可見(jiàn)，弱酸性染料上染大豆蛋白纖維織物，溫度在60~80℃左右上染速率最高。試驗(yàn)中弱酸性染料上染大豆蛋白纖維織物因擴(kuò)散性、初染性差，極易出現(xiàn)“經(jīng)柳”疵病，考慮其勻染性，在染色開(kāi)始時(shí)就控制升溫速度，使升溫速率放慢，逐步升溫起到勻染效果。弱酸性染料的上染溫度應(yīng)控制在80~90℃為宜。

    2.1.3染色時(shí)間對(duì)上染百分率的影響
