男男互攻互受H啪肉NP文,国产乱妇乱子在线播放视频,国产亚洲AV片在线观看18女人,国产精品视频久久久

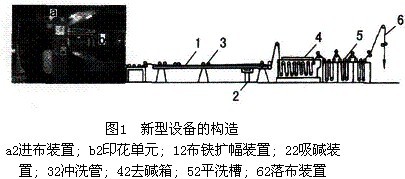

    2. 2　設備改進方案

    強堿與棉纖維反應生成堿纖維是一個放熱過程,降低溫度有利于反應進行,提高絲光效果。目前常用的印花機的進布裝置中有加熱功能的預熱板,所以應予拆除其中的加熱元件。為了不使?jié)鈮A糊料打漿時溫度過高,可將塑料軟管通入冷水槽使?jié)鈮A糊料溫度降至15～20 ℃。

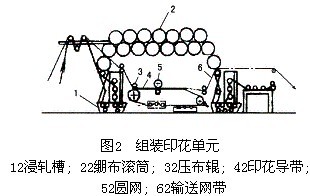

    為使設備更經(jīng)濟實用,可在不影響原有零部件的條件下組裝印花單元(見圖2) ,使印花機具有印花絲光和浸軋絲光兩種功能。對不同的絲光機應采用不同的組裝方法。

    3　工藝討論

    3. 1 　印花糊料對絲光效果的影響

    燒堿溶液中鈉離子的水化能力很強,可使纖維與印花糊料發(fā)生溶脹。為了節(jié)省燒堿用量和提高絲光效果,應將一種耐強堿、耐溶脹和耐高溫的黏性溶液加入燒堿中。

    纖維素磺酸酯能均勻地溶于稀燒堿溶液(4%～6%)中,制成的黏性溶液可紡絲成粘膠纖維[3]。若將其溶于濃燒堿溶液中,則可配制成印花所需糊料。采用加工后沖洗下來的廢堿漿料,提純后再配制成印花堿漿或粘膠纖維的紡絲液,可降低成本。

    3. 2　去堿對絲光效果的影響

    印花絲光后織物上的堿應充分洗凈,否則將直接影響織物的絲光效果、縮水率和后續(xù)加工。印花漿料的存在會增加去堿的負擔。擴幅去堿一般都會配有3～4套淋沖器和吸水盤,應多增加幾套沖洗裝置,直至將濃堿含量沖洗到6%～7%。

    3. 3　浸軋絲光與印花絲光的比較

    普通絲光一般是織物通過浸軋槽與濃堿反應生成堿纖維,而絲光印花則是通過印花單元印制強堿糊料,生成堿纖維。

    棉織物經(jīng)絲光后可獲得絲一般的光澤,且尺寸穩(wěn)定性、強力、斷裂延伸度及吸附性均得到改善。絲光印花織物的印花圖案區(qū)域可形成明顯的凸起圖案,并具有絲般光澤,而非圖案區(qū)則無絲光效果。

    棉布印堿絲光印花工藝,是一種新型的工藝,與之相適應的設備有待進一步研發(fā)。

    參考文獻:

    [1]廖選亭.染整設備[M]北京:中國紡織出版社,2006

    [2]沈淦清.染整工藝:第一冊[M]北京:高等教育出版社,2002
